Многоцветная светодиодная лента – это не только красиво, но и практично. В любой момент времени, вы можете обновить дизайн помещения, всего лишь изменив цвет свечения светодиодной ленты, и таким образом создать в нем подходящую случаю атмосферу.

Подключение многоцветных светодиодных лент RGB, в целом аналогично подключению одноцветных. Разница заключается в количестве компонентов: для управления цветом свечения RGB ленты потребуется установка специального контроллера RGB, для длинных лент потребуется установка дополнительных блоков питания и различных усилителей.

Почему на обычной RGB ленте не меняется цвет от начала к концу?

Светодиодные ленты бывают двух типов: аналоговые и цифровые. В аналоговых лентах все светодиоды включены в параллель. Следовательно, вы можете задавать цвет всей светодиодной ленты, но не можете установить определенный цвет для конкретного LED. Эти ленты просты в подключении и не дорогие.

Цифровые светодиодные ленты устроены немного сложнее. К каждому светодиоду дополнительно устанавливается микросхема, что делает возможным управлять любым светодиодом. Такие ленты намного дороже обычных.

В связи с тем, что светодиодные ленты RGB бывают как аналоговые (один цвет свечения для всей ленты) так и цифровые (можно задать цвет для каждого светодиода ленты в отдельности), то и контроллеры будут соответственно разные. Это надо учитывать при выборе контроллера.

Также контроллеры различаются по количеству и мощности выходов для подключения светодиодных лент, и возможным функциям. Все это также учитывается при выборе контроллера RGB.

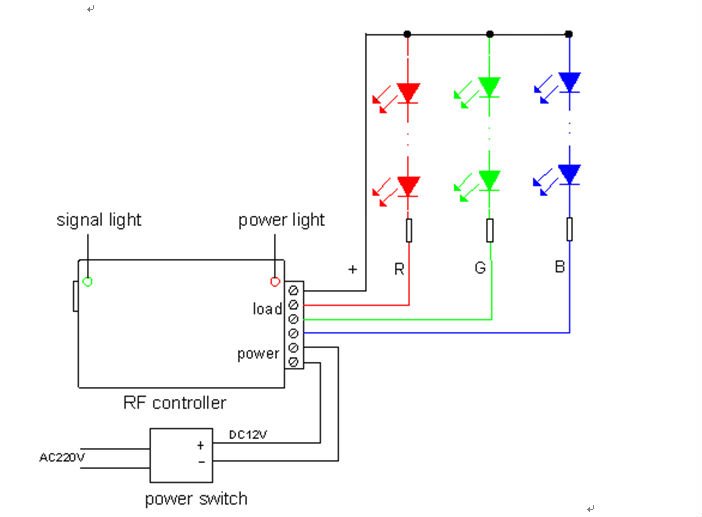

1. Подключение аналоговой светодиодной ленты к RGB контроллеру, длина ленты до 5 метров

На контакты контроллера V+ и V-  подводится питание от внешнего блока питания подходящей мощности и напряжения. На светодиодную ленту выходит четыре провода со следующей маркировкой (на входе светодиодной ленты контакты имеют аналогичное обозначение):

  • R — красный цвет;
  • G — зеленый цвет;
  • B — синий цвет;
  • V+ или иное обозначение — общий провод.

Соблюдая правила подключения RGB контроллера, вы сможете без труда подключить светодиодную ленту к контроллеру, и работать она будет долгие годы. Очень важно не перепутать расположение проводов, иначе, управляя одним цветом свечения, загораться на ленте будет совершенно другой. Также, на каждом контроллере, указана максимальная допустимая нагрузка на каждый выход светодиодной ленты, которую нельзя превышать (нагрузку можно подсчитать путем умножения количества светодиодов в ленте на потребляемую мощность (или ток) одного светодиод, либо посмотреть суммарную мощность на упаковке светодиодной ленты).Рассмотрим наглядный пример подключения светодиодной ленты 5050 RGB. Светодиодная лента, при помощи коннектора с четырьмя проводами, подключается к контроллеру RGB, к которому в свою очередь подключается внешний блок питания. Управление цветом производится при помощи радиопульта.

2. Подключение аналоговой светодиодной ленты RGB к контроллеру, длина ленты более 5 метров

В этом случае, из-за большого энергопотребления, светодиодные ленты нельзя подключать прямо к выходу контроллера RGB, так как мощности выхода контроллера просто не хватит для питания длинной светодиодной ленты.

Для таких случаев, в схему добавляются специальные усилители сигнала RGB и дополнительные источники питания.

RGB усилитель

Возможны несколько вариантов подключения длинных лент – последовательное, параллельное и смешанное (параллельно – последовательное или наоборот).

Схема подключения RGB ленты 15 метров:

На схеме выше представлено последовательное соединение светодиодных лент длиной по 5 метров каждая. Исходя из схемы, видно, что первая лента подключается прямо на выход контроллера, так как его выход рассчитан на подключение одной 5-ти метровой полосы, а все остальные подключаются через усилитель сигнала RGB последовательно, причем к каждому усилителю подводится питание от отдельного источника постоянного напряжения. Количество лент в данном случае не имеет значение. Такой вид соединения удобен для выполнения светодиодной подсветки по периметру.

Схема подключения RGB ленты 20 метров:

Аналогично выполняется и параллельное соединение, только все усилители сигнала RGB подключаются прямо к выходу контроллера параллельно. Каждый усилитель сигнала, также имеет свой отдельный источник питания.

Внимание! Если мощность контроллера позволяет, т.е. контроллер при подключении всей светодиодной ленты имеет запас мощности не менее 20%, то использование RGB усилителей и блоков питания к ним можно исключить. Схема подключения светодиодной ленты к контроллеру остается без изменений, но используется уже один мощный блок питания, который подключается к контроллеру. НО! В мощных блоках питания (от 200-300W) для охлаждения уже используется вентилятор, который соответственно шумит, если подсветка будет работать в полной тишине, к примеру подсветка потолка в спальне, данный шум будет вызывать дискомфорт.

Комбинируя два типа подключения светодиодных лент, можно реализовать самые разнообразные задачи. К примеру, вам надо сделать подсветку в трех комнатах. Сначала делаете параллельное соединение на каждую комнату, а затем в каждой комнате делаете еще и последовательное соединение.

Существуют также RGB контроллеры, позволяющие с одного пульта (планшета, телефона) управлять подсветкой в разных комнатах. Количество отдельно управляемых зон может быть до 10шт, зависит от модели контроллера. Подключение светодиодной ленты осуществляется по схемам, указанным выше, добавляется только необходимость «привязки» каждого контроллера к пульту.

Комбинируя типы подключения светодиодных лент можно реализовать самые разнообразные задачи.

3. Подключение аналоговой светодиодной ленты RGBW к контроллеру

Подключение светодиодных лент RGBW, исполнение может быть:

  • встроен отдельный белый светодиод на ленте в дополнении к RGB светодиодам
  • применяется две светодиодные ленты, к примеру RGB и Белая c оттенком WarmWhite
  • в светодиодной ленте каждый светодиод имеет 4 кристалла, формирующих красный, зеленый, синий, белый цвета свечения.

Схема подключения производится аналогично приведенным выше схемам. Единственным отличием, является использование четырехканального контроллера RGBW, усилителей RGBW.

При подключении 5 метров соединять ленту рекомендуется с двух сторон, для сведения к минимуму фактора «потери тока» (при подключении длинных отрезков последовательно подключенных, светодиоды в начале ленты будут светить ярче светодиодов, расположенных в конце ленты)

Схема подключения светодиодной ленты RGBW, когда мощности контроллера недостаточно:

В данной схеме применяются RGBW усилители и дополнительные блоки питания к ним

4. Подключение адресных цифровых светодиодных лент RGB SPI (бегущий огонь)

Аналогично простым светодиодным лентам, подключение адресных цифровых лент RGB имеет свои нюансы. Для них требуются программируемые контроллеры управления, которые поддерживают линии синхронизации данных.

Одной единой схемы подключения адресных цифровых светодиодных лент RGB не существует, так как они моделируются в зависимости от контроллеров управления, применяемых микросхем в ленте и требуемых конструкций. Единственное, можно отметить, что эти светодиодные ленты имеют направленность линии данных, т.е. у них есть вход и выход. В случае длинных участков лент, также отдельно подается питание на различные отрезки.

Как правило, такие светодиодные ленты имеют следующие контакты для подключения:

  • GND – общий провод питания
  • DI – линия передачи данных
  • CI – линия тактового генератора (clock)
  • SI – линия синхронизации
  • +5V – питание

Ниже приведены две схемы, реализованные на программируемом контроллере Arduino.

Стоит добавить, что программный код для таких контроллеров пишется отдельно в специализированных программных средствах, после чего загружается в сам контроллер через различные интерфейсы.

Светодиодная лента оснащенная микросхемами управления WS 2811 используется для создания многоцветных световых эффектов различной сложности — от простейшего эффекта «бегущий огонь» до воспроизведения динамических изображений на мультимедийных кранах. Для управления данной светодиодной ленты может быть использован любой контроллер с интерфейсом SPI (Serial Peripheral interface), поддерживающий работу с микросхемами WS 2811.

Данная светодиодная лента имеет следующие контакты для подключения:

  • 12v — питание ленты (+12V источника питания)
  • DIN — вход сигнала DATA
  • DO — выход сигнала DATA
  • GND — общий провод питания и управления (-12V источника питания и GND контроллера)

Схема подключения светодиодной ленты SPI c микросхемами WS2811

Если необходимо синхронное управлением несколькими лентами применяется разветвитель SPI, сигнал с одного входа распределяется на 8 выходов.

При монтаже данной светодиодной ленты иногда нет возможности установить контроллер рядом с лентой.  В данном случае устанавливается усилитель-конвертор, он позволяет увеличить расстояние передачи цифрового сигнала до 200 метров. Увеличение дальности выполняется за счет преобразования сигнала и передачи его по симметричному кабелю типа «витая пара». Усилитель-конвертор преобразует несимметричный сигнал TTL уровня в симметричный сигнал интерфейса RS485 (режим ТХ — передачи) и наоборот, RS485 в TTL (режим RX — прием). Режим устанавливается перемычкой на плате.

(Вид со стороны деталей) Расположение, назначение клемм; перемычка выбора режима (Вид со стороны клемм)

Подключение 1-ого усилителя при наличии у контроллера симметричного выхода D+ и D-

Подключение 2-х усилителей при наличии у контроллера несимметричного выхода DATA

5. Подключение цифровых светодиодных лент RGB с интерфейсом DMX-512

Светодиодная лента DMX используются для получения световых эффектов различной сложности – от простейшего эффекта «бегущей волны» до создания экранов с динамическими изображениями. На цифровой RGB ленте расположены адресные микросхемы (драйверы светодиодов), позволяющие контроллеру напрямую обращаться к конкретному светодиоду (пикселю), что позволяет задать цвет каждого светодиода в отдельности (или группы светодиодов, в зависимости от типа исполнения ленты).

Светодиодная лента с интерфейсом DMX управляется любым контроллером, формирующим стандартный DMX сигнал.  По умолчанию адреса на ленте распределены последовательно, начиная с первого адреса, по три адреса на светодиод (группу светодиодов, один пиксель). Для назначения адресов используется редактор DMX. Цифровые светодиодные ленты подключаются к одному выходу контроллера только последовательно и имеют направленность передачи данных, таким образом, к выходу первой ленты подключается вход второй и т.д. При соединении отрезков учитывайте направление передачи сигнала записи адресов. Вход сигнала записи адресов имеет обозначение на ленте “ADi”, выход — “ADо” К каждой цифровой светодиодной ленте длиной 5 метров подводится отдельное питание на контакты V+ и GND (за исключением первой). Усилители RGB сигнала для них не применяются.

Цифровая светодиодная лента DMX имеет следующие контакты для подключения:

  • V+ – питание +5V
  • Di – вход линии данных
  • Do – выход линии данных
  • GND – питание –5V

Направление линии передачи данных указывается на самой ленте в виде направленных стрелок.

схема подключения светодиодной ленты к DMX контроллеру

схема подключения светодиодной ленты при записи DMX адресов

6. Подключение светодиодных лент RGB с помощь контроллеров DMX

Управление DMX используется для создания сложных световых эффектов и позволяет управлять до 170 RGB источников света и 128 RGB+W источников света. Управление каждым источником света осуществляется с DMX контроллера. Контроллер передает цифровой сигнал DMX декодеру, который уже в свою очередь преобразовывает его в PWM (ШИМ). Каждый DMX декодер занимает 3 (RGB) или 4 адреса адреса (RGB+W), в зависимости от типа RGB декодера.

Схема подключения светодиодной ленты к DMX декодеру

Если мощности декодера не хватает, возможно подключение RGB усилителя для увеличения количества подключаемой светодиодной ленты. Мощность белого цвета многих RGB+W лент в три раза больше, чем мощность каждого из цветов R,G, или B. При необходимости используйте дополнительный усилитель для белого канала.

Для передачи сигнала DMX к светодиодной RGB-ленте на длинные (200-300 метров) расстояния и при невозможности использовать кабель, применяется DMX Wireless усилитель и декодер.

.
