На профильном рынке представлены разнообразные варианты тепловых пушек. Они различаются по маркам, топливу, которое используется для функционирования агрегата, габаритам, дизайну, цене.

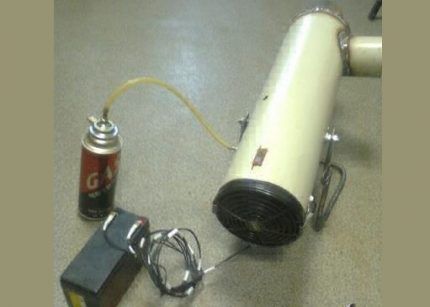

Подобные приборы можно сделать самостоятельно, при этом сделанная своими руками тепловая газовая пушка обойдется намного дешевле, а по своим техническим характеристикам будет приближена к моделям, изготовленным в заводских условиях.

Содержание статьи:

Область применения и принцип действия

Принцип работы подобного агрегата можно сравнить с функционированием вентилятора, однако тепловая пушка выпускает в помещение не холодный, а теплый воздух.

Воздух, функционирующий внутри корпуса, разогревается от ТЭНа или горелок, работающих на различных видах топлива.

Тепловая газовая пушка

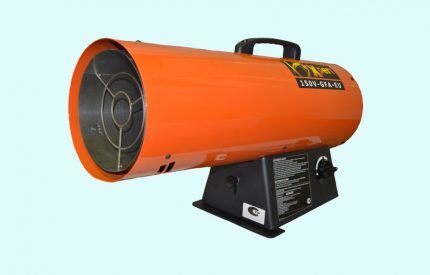

Название «пушка» вызвано как внешним сходством прибора с артиллерийским орудием, так и мощной струей разогретого воздуха, которым «выстреливает» агрегат

Тепловые пушки разных модификаций находят широкий спектр применения. Их с успехом используют:

в промышленности для обогрева обширных производственных и складских помещений; в сельском хозяйстве для поддержания комфортной температуры воздуха в парниках, оранжереях, теплицах; в строительстве для быстрой сушки оштукатуренных, окрашенных или отделанных другими способами комнатах; в быту для нагрева и просушки подсобных помещений и гаражей; для обогрева жилых домов при чрезвычайных обстоятельствах (например, авариях на отопительных трассах).

Существуют и другие способы использования подобных устройств, так например газовые агрегаты широко применяются при монтаже натяжных потолков.

Разновидности тепловых пушек

Существует несколько видов классификации тепловых обогревателей. Наиболее часто их различают:

по устройству обогревательного элемента (способу нагрева); по виду горючего, которое используется в качестве источника тепла.

Помимо этого, приборы также могут делиться по цели использования на промышленные и бытовые.

Классификация по методу нагрева

Хотя все теплопушки используются для увеличения температуры в помещении, в зависимости от конструкции модели процесс может осуществляться по-разному.

Устройства с прямым (непосредственным) нагревом

В подобных приборах мощный вентилятор забирает воздух из окружающей среды. Благодаря непосредственному контакту с нагревательным элементом, воздушная масса приобретает высокую температуру, после чего она «выбрасывается» в комнату через специальное отверстие.

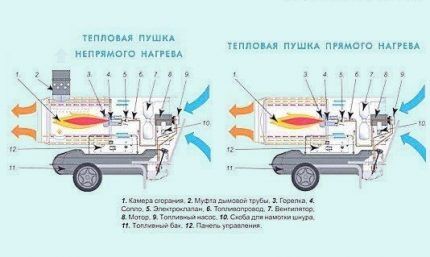

Схемы разных настроек тепловых пушек

На рисунке можно увидеть схематичное изображение моделей тепловых пушек, имеющих открытый и непрямой нагрев, с обозначением главных элементов конструкций

Такие агрегаты отличаются относительно невысокой стоимостью и имеют солидный КПД, однако им не хватает экологичности. Все образовавшиеся продукты сгорания выходят в атмосферу, что может быть не только неприятно, но и опасно для людей, находящихся в комнате. Чтобы этого не случилось, помещения, где используются такие приборы, необходимо регулярно проветривать либо, что намного лучше, организовать в них принудительную вентиляцию.

Тепловые пушки с непрямым нагревом

Подобные приспособления имеют более сложную конструкцию, в которой предусмотрен теплообменник, где тепло отделяется от вредных продуктов сгорания. Последние отправляются в специальную трубу, подсоединенную к дымоходу, через который выхлопы выводятся из помещения на улицу.

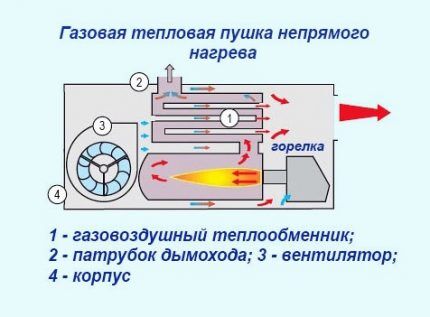

Схема модели пушки с непрямым нагревом

В устройствах с косвенным нагревом в качестве отопительного элемента выступает кольцевой теплообменник. Наличие дымохода осложняет передвижение подобных агрегатов, поэтому чаще всего они используются в качестве стационарных источников тепла

Хотя подобные устройства стоят дороже, а их коэффициент полезного действия несколько ниже, чем у приборов с открытой горелкой, они все же пользуются большим спросом благодаря экологичности и безопасности в использовании.

Конкретную модель тепловой пушки следует выбирать с учетом планируемого использования. Варианты с прямым нагревом подойдут для отопления обширных безлюдных пространств (подвалов, складов). Если прибор предполагается применять в помещениях, где находятся люди, например, производственных цехах, лучше остановиться на моделях с косвенным нагревом.

Деление по виду топлива

С учетом горючего, на котором функционируют приборы можно выделить следующие разновидности тепловых пушек:

Электрические. Такие агрегаты экологичны, они не сжигают кислород и не выделяют в воздух вредных веществ, благодаря чему их можно без опаски использовать для отопления жилых комнат. Минус один – довольно высокая цена на электроэнергию. Многотопливные (дизельные, «на отработке»). Подобные устройства работают на отработанных моторных и гидравлических маслах, которые невозможно очистить или использовать в других целях. Эти приборы очень экономичны, однако их не рекомендуется устанавливать в людных помещениях, а также в пространствах, где нелегко наладить вентиляцию. Водяные. Основными конструктивными элементами таких устройств являются нагреватель, вентилятор и емкость с водой. Обогревание пространства осуществляется при помощи мощного потока пара. Подобные агрегаты часто применяются в сельском хозяйстве, например, для поддержания комфортной температуры воздуха в теплицах или парниках; их можно также использовать в жилых помещениях. Инфракрасные. Сложные приспособления, выброс тепла в которых осуществляется при помощи инфракрасного излучения. Такие конструкции отлично подходят для нагревания открытых пространств: их можно устанавливать на террасах ресторана, праздничных площадках, зонах отдыха. Газовые. Эти модели, о которых мы подробнее поговорим ниже, получили распространение благодаря оптимальному сочетания качества и цены.

Часто можно встретить деление теплопушек на промышленные и бытовые модели. Первые отличаются большой мощностью, габаритами и высокой ценой, тогда как вторые имеют небольшие размеры, меньший выброс тепла и доступную стоимость.

Критерии выбора газовой пушки

Основным критериям выбора тепловой пушки является ее мощность, которая должна соответствовать площади помещения, где будет использоваться прибор. Важно также обратить внимание и на другие факторы: конструктивные особенности (прямой, непрямой нагрев), мобильность, габариты

Выбирая модель, важно учесть стоимость самого устройства, цену на топливо, а также экологическую безопасность.

Особенности газовых теплопушек

Газовые пушки часто применяются не только в промышленности, но и в быту, например, для обогрева дачных домиков либо гаражей. Подобные устройства уступают электрическим по мобильности, но являются более экономичными. К тому же у подобных приборов достаточно высокая мощность, показатель которой может достигать 140 кВт.

Обогреватели могут работать на природном либо сжиженном газе, однако им также необходим доступ к электросетям, поскольку функционирование вентилятора, термостата и других составных частей без электричества невозможно.

Для работы газовых теплопушек могут использоваться различные модификации природного газа:

Голубое топливо, проходящее по магистралям. Бутан или пропан в специализированных баллонах.

Модели большой мощностью могут подсоединяться к газовому трубопроводу специальным шлангом, что обеспечивает их непрерывную работу. Следует учесть, что подобные агрегаты обычно бывают стационарными, поскольку их передвижение несколько затруднено.

На баллонном топливе функционируют компактные мобильные приборы. В некоторых случаях пушка подсоединяется шлангом к крупному баллону, который стоит неподвижно. В других – небольшой резервуар с газом является элементом конструкции агрегата.

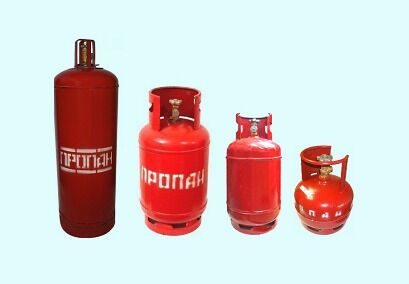

Газовые баллоны для теплопушки

Для работы переносных газовых устройств (сделанных самостоятельно или в заводских условиях) используется газ в баллонах разного типа и размера

Во многих современных моделях газовых теплопушек предусматриваются добавочные функции, например, защита корпуса от перегрева, автоматическое отключение устройства, контроль за пламенем.

Изготовление газовой теплопушки своими руками

Прежде всего подчеркнем, что браться за самостоятельное изготовление газовых теплопушек могут лишь мастера, обладающие большим опытом и должной квалификацией.

Подробный чертеж газовой пушки

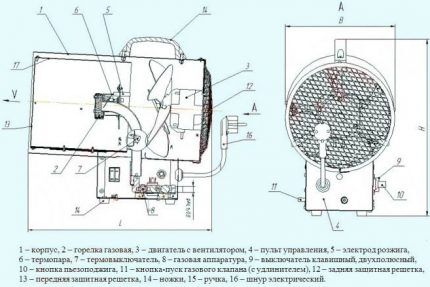

Подробная схема, которой можно воспользоваться при изготовлении своими руками газовой теплопушки. Подобный прибор подойдет для отопления гаража или других пространств

Если вы уверены в своих силах, то можете начинать работу с подбора необходимых устройств и материалов.

Список инструментов и материалов

Для самостоятельного изготовления газовой теплопушки понадобятся:

металлическая труба, через которую будет осуществляться подача горючего в систему; болгарка; лист стали; дрель со сверлами для работы по металлу; полоски металла (толщина 2 мм); 8-миллиметровая стальная трубка под теплообменник; арматура для подставки, на которой будет размещаться пушка; вентилятор с минимальной мощностью 12 вольт.

Вам также могут понадобиться и другие приспособления, например, сварочный аппарат для сварки труб.

Пошаговая инструкция по изготовлению прибора

Прежде всего, следует заняться корпусом. Его можно сделать из обычной трубы либо изготовить кожух из листа стали средней толщины. Металл необходимо обрезать, придав ему нужные параметры, после чего свернуть в трубу. Края скрепляются методом соединительного замка или обычными болтами.

Затем необходимо распилить болгаркой трубку, предназначенную для проводки газа в систему. Это необходимо, чтобы в дальнейшем удлинить этот элемент, приварив к нему такую же деталь с аналогичным диаметром.

Далее нужно немного расширить отверстие, через которое будет осуществляться поступление газа, доведя его до 5 миллиметров.

Для увеличения теплообмена желательно также удлинить корпус при помощи металлического диска диаметром 8 см, который закрепляется под горелкой. На нем следует просверлить восемь отверстий диаметром в 1 см, благодаря чему обеспечивается легкий доступ воздуха. После этого следует заняться изготовлением хомута, при помощи которого будет фиксироваться теплообменник.

Устройство для улучшения теплоотдачи

Две тонкие металлические пластинки толщиной два миллиметра, прочно приваренные крестообразным способом, еще более улучшат процесс отдачи и распределения тепла

Далее можно приступать к изготовлению теплообменника. Для этого следует взять железную трубу диаметром 8 сантиметров, имеющую не слишком толстые стенки. Привариваем торец к стенке, где также нужно просверлить отверстие.

Через эту деталь пропускается удлинитель от горелки, тогда как находящийся на конце хомут дополнительно укрепляется болтами.

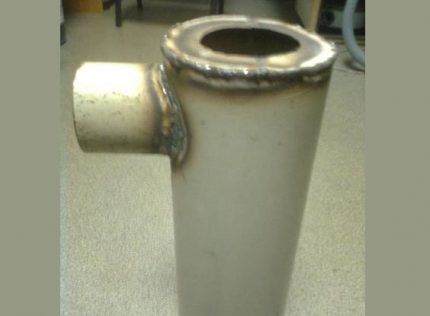

Патрубок для выхода газа

Для выхода горячего воздуха в помещение к трубе с проделанным отверстием приваривается патрубок, длина которого равняется примерно 80 мм

Следует также заняться сборкой всех деталей горелки, а в корпус теплообменника вмонтировать выключатель для вентилятора.

В корпусе обменника тепловой энергии необходимо проделать при помощи болгарки отверстие, к которому прикрепляется отрезанная часть 80-миллиметровой трубки. Она будет служить для выхода подогретого воздуха.

Вентилятор для газовой пушки

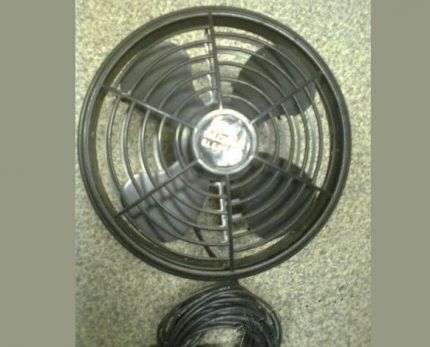

Важной деталью газовой теплопушки является вентилятор. Можно воспользоваться автомобильным или бытовым прибором. Желательно, чтобы он имел круглую форму, однако возможно применение и квадратной модели

После этого можно переходить к установке вентилятора на втором конце теплообменника. Посредством этой детали будет осуществляться передача нагретого воздуха в холодное пространство. Необходимо также продумать источник энергии для вентилятора. Как правило, его подключают к электросети, но возможно применение аккумулятора.

Завершающим этапом изготовления самодельной пушки является просверливание отверстий, необходимых для удобного розжига газа.

Важно также продумать конструкцию, на которой будет установлен корпус газовой пушки. Можно взять готовую подходящую подставку или использовать железную арматуру, из которой изготовляется рама.

Для точного регулирования воздушного потока на тепловую пушку желательно поставить ограничитель. Можно использовать шибер, расположенный между вентиляторным или монтажным фланцами.

Как производится пробный запуск

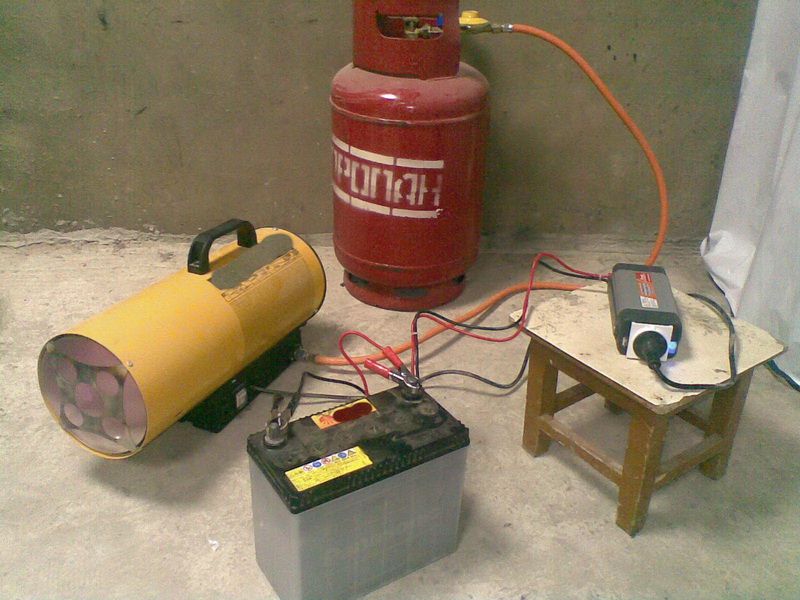

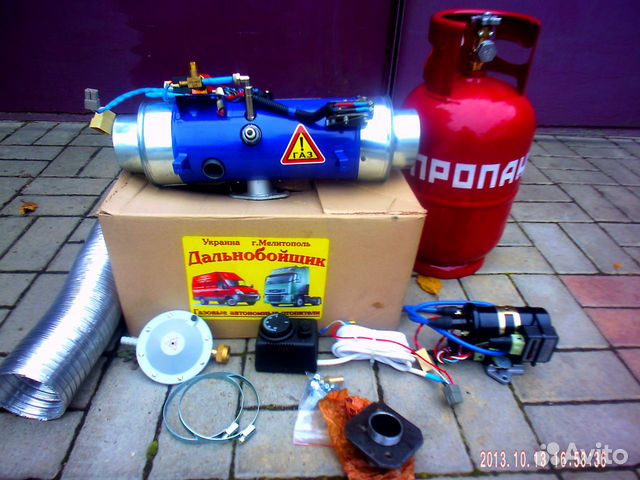

После сборки конструкции ее следует соединить с заранее заготовленным баллоном газа при помощи трубки.

Подсоединение пушки к газовому баллончиками

Давление в баллоне либо в трубе должно соответствовать требованиям данной модели обогревательного устройства: чем мощнее аппарат, тем большее давление ему необходимо (для агрегата мощностью 10 кВт давление должно превышать 0,5 бар)

Для того чтобы проверить собранную конструкцию, следует провести ее испытание:

к отверстию для розжига подносится зажженная зажигалка; открывается вентиль для обеспечения доступа газа; сразу же после появления огня зажигалка прячется; на устройстве включается вентилятор.

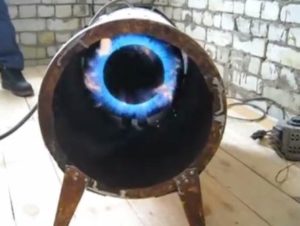

При правильной сборке будет наблюдаться равномерное горение газовой горелки и немедленный выброс тепла. Подобный алгоритм действий следует применять и при последующих включениях прибора.

Популярные модели заводских газовых теплопушек

Если нет возможности самостоятельно сделать газовый обогреватель, можно изучить современный рынок тепловых приборов и выбрать оптимальный вариант.

К числу наиболее популярных компаний, занимающихся выпуском газовых нагревателей, относятся такие фирмы как:

Ballu; Fubag; Neoclima; Master; Ресанта; Интерскол.

Согласно опросу, проведенному среди пользователей специализированных форумов, в топ вошли следующие модели:

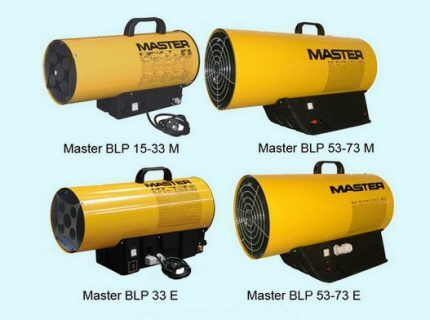

Газовые пушки фирмы Master

Все газовые нагревательные приборы известной американской фирмы MASTER отличаются качественной сборкой, надежностью, эффективной работой, а также отличным дизайном

MASTER BLP 17M. Агрегат имеет регулируемую мощность 10-16 кВт, благодаря чему возможно поддержание комфортной температуры в помещении объемом до 655 кубических метров. Питание осуществляется при помощи соединения с газовым баллоном через редуктор и подключением к бытовой электросети. Некоторое неудобство причиняет механический розжиг.

Neoclima IPG 15. Устройство мощностью 18 кВт способно обогреть помещение размером 400 кубических метров, при этом расход горючего составляет 1,4 кг/ч. В комплектацию модели входит также шланг и газовый редуктор.

Газовая пушка Fubag

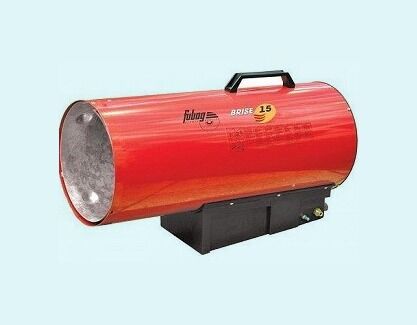

Модель Fubag Brise 15 мощностью 18 кВт отличается минимальным уровнем расхода топлива: на обогрев помещения объемом в 500 кубических метров требуется всего 1-1,2 кг горючего в час. Теплопушка имеет устройство для контроля пламени, а также качественную систему защиты

Интерскол ТПГ-15. Агрегат производительностью 300 м3 в час, мощность которого можно менять в пределах 3-15 кВт, при этом расход топлива будет варьироваться от 0,73 до 1,3 кг/ч. Подобное устройство способно работать как на пропане, так и на бутане.

Правила безопасности во время эксплуатации

Тепловые устройства, включая газовые относятся к пожароопасной технике, требующей строгого соблюдения техники безопасности.

Прежде всего, следует ознакомиться с нормативными документами, касающимися регламентов работы с газовой техникой, а именно ГОСТ Р ИСО 11439-2010 по работе с газовыми баллонами и ГОСТ 17356-89 (горелки на газообразном топливе).

Требования к применению приборов:

Не следует оставлять газовые теплопушки без присмотра, особенно это касается приборов, изготовленных своими руками (у заводских моделей часто имеется функция экстренного выключения, например, при нагреве внешней оболочке). В помещении, отапливаемом при помощи подобных устройств, нежелательно держать легковозгораемые вещества. В крайнем случае их следует хранить на максимально отдаленном от прибора расстоянии. Во время эксплуатации приборов с открытым нагревом необходимо обеспечить должную вентиляцию помещения. При работе с устройством с непрямым обогревом обязательно следует проверить исправность дымохода и убедиться, что вредные выхлопы поступают наружу. При работе газовой теплопушки запрещается использовать аэрозольные баллончики. Не рекомендуется применять подобные устройства, если в воздухе присутствуют тончайшие древесные опилки или иные легко возгораемые волокна. Подобное приспособление не годится также для обогрева помещения, в воздухе которого распылены пары бензина, ацетона или иных горючих веществ. Функционирующий прибор должен находиться на ровной поверхности, благодаря чему обеспечивается его устойчивое положение. Не допускается подсоединение каких-либо рукавов к входному или выходному отверстию: это может ослабить воздушный поток, что приведет к концентрации угарного газа и/или других вредных веществ. Газовую пушку нельзя применять в помещениях с высоким содержанием паров, например, в бассейне, бане, сауне. Не рекомендуется ее использовать также на открытом воздухе, особенно в условиях дождя и снега. Нельзя накрывать чем-либо включенное газовое устройство, а также закрывать отверстие прибора.

Перед включением в электросеть следует убедиться, что розетка имеет заземление, также при работе нельзя закрывать отверстие пушки и накрывать сам прибор.

Торцы газовой пушки желательно покрыть металлической сеткой. Это позволит рассеять мощный поток горячего воздуха, температура которого может превышать +250о С.

Полезное видео по теме

На размещенном видеоролике наглядно показан процесс создания газового теплового устройства своими руками.

Газовая теплопушка – мощный прибор, способный за кратчайший срок нагреть даже обширное помещение. Такие агрегаты можно приобрести в специализированных магазинах или сделать своими руками. В последнем случае следует понимать сложность и ответственность этой задачи, поскольку обращение с газовыми приборам требует тщательной работы и строгого соблюдения правил безопасности.
